Размер ячейки проволочной сетки и диаметр проволоки: как они влияют на результаты просеивания

Размер ячейки сетки и диаметр проволоки: как они влияют на результаты грохочения

В грохочении взаимосвязь между размером ячейки сетки и диаметром проволоки напрямую влияет на производительность, точность и движение материала. Правильный выбор сетки заключается не только в соответствии размеру частиц, но и в повышении износостойкости, снижении забивания и поддержании стабильной работы. На горнодобывающих и агрегатных предприятиях небольшие изменения этих двух параметров могут сильнее, чем ожидают многие покупатели, сместить баланс между пропускной способностью и качеством разделения.

Это важно, поскольку грохочение редко является изолированным этапом. Производительность дробилок, питателей, конвейеров и процесса окончательной классификации зависит от стабильности работы просеивающей поверхности. Если ячейка слишком мала, производство может быть перегружено. Если проволока слишком толстая, доля открытой площади уменьшается и изменяется расслоение материала. Если проволока слишком тонкая, срок службы может стать неприемлемо коротким при работе с абразивным камнем или песком.

Размер ячейки определяет размер отсечки, но не весь результат

Размер ячейки обычно является первым параметром, который рассматривают инженеры, поскольку он определяет номинальный размер разделения. Проще говоря, это свободное пространство, через которое могут проходить частицы меньшего размера. Однако указанный на бумаге размер ячейки не всегда соответствует результатам грохочения в реальных условиях.

Реальный материал редко ведет себя так же, как идеальные лабораторные образцы. Влажность, пластинчатые частицы, близкий к размеру отсечки материал и распределение подачи влияют на то, проходят ли частицы фактически через сетку. Ячейка 10 мм может не обеспечить четкую отсечку 10 мм, если в исходном материале содержится большая доля удлиненного камня или липких мелких частиц. В таких ситуациях покупатели часто сначала обвиняют грохот, тогда как спецификация проволочной сетки является менее заметной, но более определяющей причиной.

По этой причине при выборе сетки обычно необходимо одновременно учитывать три параметра: целевой размер продукта, форму частиц и количество материала, близкого к размеру отсечки, в исходной массе. При высоком содержании близких по размеру частиц эффективность грохочения становится более чувствительной как к конструкции сетки, так и к рабочим условиям.

Диаметр проволоки влияет на прочность, открытую площадь и срок службы

Диаметр проволоки часто рассматривают только как параметр долговечности, однако его влияние значительно шире. Более толстая проволока повышает механическую прочность и, как правило, увеличивает срок службы, особенно в зонах с высокими ударными нагрузками или при грохочении абразивных заполнителей. Компромисс заключается в том, что более толстая проволока уменьшает открытую площадь сетки. Меньшая открытая площадь означает меньше возможностей для прохождения частиц во время каждого вибрационного цикла.

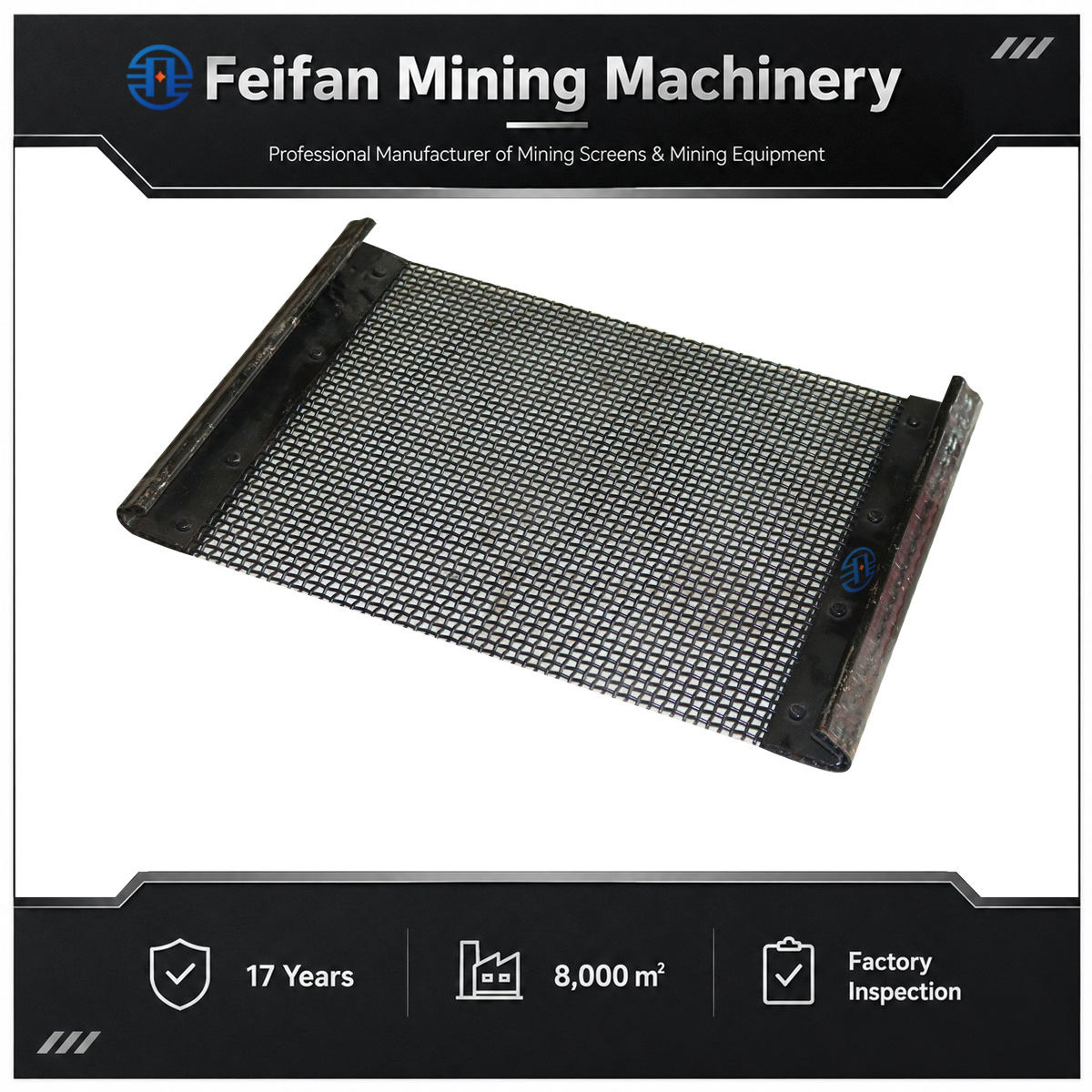

Именно поэтому две панели проволочной сетки с одинаковым размером ячейки могут работать совершенно по-разному. Если в одной используется более толстая проволока, она может прослужить дольше, но обеспечить меньшую производительность или несколько иную эффективность. Более тонкая проволока увеличивает открытую площадь и может повысить пропускную способность, однако при большой подаче или неправильных условиях загрузки она может быстрее выйти из строя. Универсального наилучшего варианта не существует. Оптимальный выбор зависит от уровня абразивности, ударной нагрузки, требуемой готовности оборудования и стоимости внеплановой замены на конкретном объекте.

Почему размер ячейки и диаметр проволоки необходимо оценивать вместе

Практическая ошибка заключается в выборе размера ячейки в первую очередь и рассмотрении диаметра проволоки как второстепенной детали. На самом деле эти два параметра вместе определяют эффективную просеивающую поверхность. Более широкая ячейка с толстой проволокой может работать аналогично немного меньшей ячейке с тонкой проволокой — в зависимости от характеристик исходного материала и движения машины. Поэтому опытные предприятия сравнивают не только размер отверстия, но и процент открытой площади, ожидаемый характер износа и место установки на деке.

Например, верхняя дека многоярусного вибрационного грохота часто подвергается более сильным ударам и обрабатывает более крупный камень. Для нее может потребоваться более прочная проволока или даже другой тип просеивающей поверхности. Нижние деки, предназначенные для более тонкой классификации, могут нуждаться в более открытой конструкции для сохранения эффективности. Правильное решение часто заключается в сочетании различных вариантов, а не в использовании одинаковой сетки на всех деках.

Распространенные проблемы при выборе на объекте

Частая проблема — попытка устранить забивание только за счет увеличения размера ячейки. Иногда это помогает, но в других случаях первопричиной являются влажный материал, неправильный режим вибрации или неподходящая просеивающая поверхность. При работе с липкими материалами или в сложных условиях грохочения полиуретановые панели или комбинированные конфигурации могут быть практичнее, чем простая замена стальной проволочной сетки.

Еще одна проблема — указание сетки при закупке только по номинальному размеру отверстия. Если не подтвердить диаметр проволоки, марку материала, тип крюка, размеры панели и требования к натяжению, два поставщика могут предложить изделия, которые выглядят сопоставимыми, но совершенно по-разному работают в эксплуатации. Именно поэтому интегрированные производители часто раньше выявляют проблемы: они видят взаимосвязь между просеивающей поверхностью, конструкцией машины и предварительным дроблением.

На агрегатных линиях эту связь с предыдущим этапом легко упустить из виду. Настройки дробилки влияют на форму и гранулометрический состав частиц, что затем изменяет работу сетки. Если форма материала становится более пластинчатой или меняется содержание мелких частиц, результаты грохочения могут измениться даже при сохранении той же спецификации сетки. Поэтому выбор такого оборудования, как гидравлическая дробилка VSI FEIFAN 2VSI-15 с быстро открываемой крышкой, максимальным размером подачи 45 мм и сертификацией CE для материалов дорожного асфальта и строительного песка, может косвенно влиять на последующее грохочение за счет изменения характеристик получаемого материала.

Что опытные покупатели обычно проверяют перед окончательным выбором сетки

Наиболее надежный подход — рассматривать сетку как часть технологического процесса, а не только как запасную деталь. На практике перед окончательным выбором обычно стоит подтвердить следующие параметры:

• Требуемый допуск по размеру продукта, а не только номинальный размер отсечки
• Влажность исходного материала, содержание глины и долю частиц, близких к размеру отсечки
• Ударную нагрузку на каждой позиции деки
• Ожидаемый интервал технического обслуживания и доступность замены
• Что лучше подходит для конкретной задачи: стальная проволочная сетка, полиуретан или комбинированное решение

Это не абстрактные соображения. Они влияют на простои, запас сменных панелей и стабильность окончательной классификации заполнителя. Предприятия, выпускающие несколько видов продукции, часто ценят стабильность больше, чем максимальную часовую производительность, поэтому могут согласиться на несколько меньшую открытую площадь ради более длительной стабильной работы.

Практический взгляд с точки зрения производства

Компании, которые производят как грохоты, так и просеивающие поверхности, обычно лучше понимают эти компромиссы. Структура группы FEIFAN в Биньчжоу провинции Шаньдун отражает такую взаимосвязь: Binzhou Feifan Wire Mesh Co., Ltd. специализируется на полиуретановых просеивающих сетках и стальных ситах, тогда как Shandong Feifan Mining Machinery Co., Ltd. производит дробилки, грохоты и конвейеры; зарубежные проекты поддерживаются компанией, отвечающей за импорт и экспорт. Группа располагает заводом площадью 66 000 квадратных метров, 156 рабочими производственного цеха, 13 старшими инженерами и более чем десятью национальными патентами на изобретения. Поэтому ее опыт не ограничивается одним компонентом, а охватывает весь процесс — от подготовки материала до грохочения и послепродажного обслуживания.

Это важно для покупателей, сравнивающих варианты в Африке, Центральной Азии и странах Америки, где исходные материалы, условия обслуживания и требования к проекту могут существенно различаться. Сетка, хорошо работающая в одном карьере, не обязательно будет оптимальным решением в другом. Техническая оценка по-прежнему должна основываться на тех же ключевых параметрах: размере ячейки, диаметре проволоки, свойствах материала и состоянии машины.

Если результаты грохочения нестабильны, не следует считать, что решение заключается просто в использовании «меньшей ячейки» или «более толстой проволоки». Обычно следующим правильным шагом является проверка целевого размера отсечки, фактического гранулометрического состава подачи и сопоставление открытой площади с требованиями по износостойкости. На многих предприятиях такая короткая проверка экономит больше времени, чем многократная замена сетки. Если же оценивается вся линия — от формирования формы частиц до окончательной классификации, — выбор оборудования предыдущих этапов, такого как гидравлическая дробилка VSI FEIFAN 2VSI-15 с быстро открываемой крышкой, максимальным размером подачи 45 мм и сертификацией CE для материалов дорожного асфальта и строительного песка, также необходимо рассматривать в рамках того же комплексного анализа.
