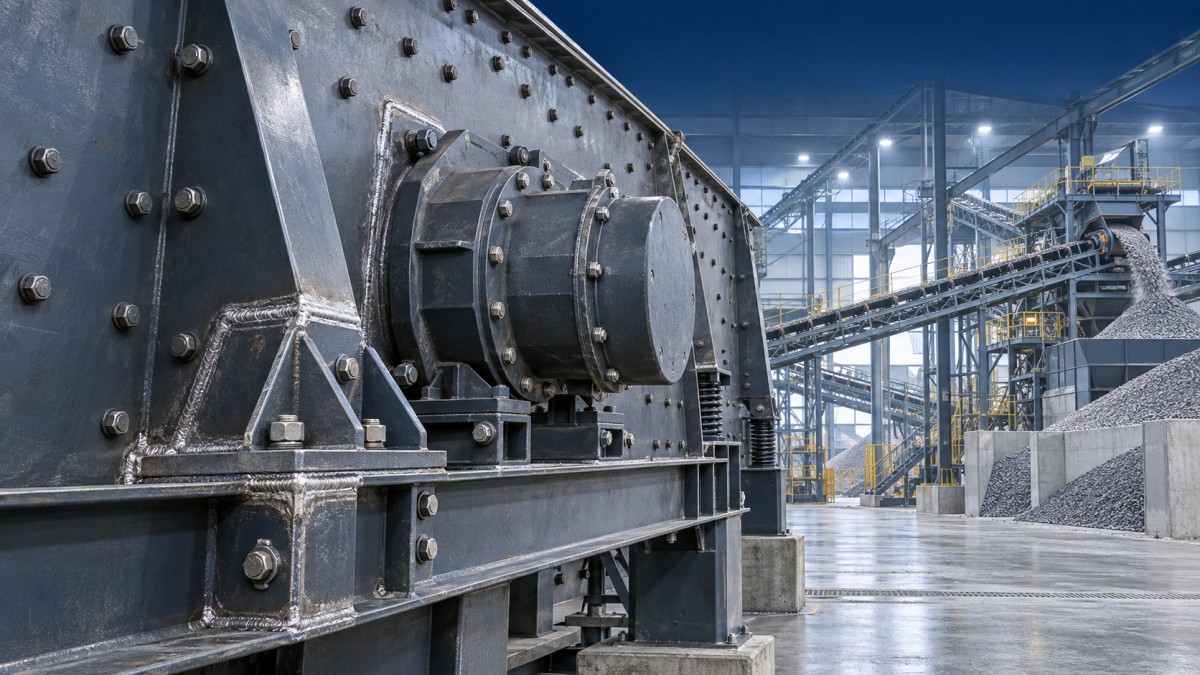

Трещины в боковых пластинах вибрационного грохота: причины, диагностика и ремонт

Трещина в боковой стенке вибрационного грохота — это не просто видимый дефект рамы машины. На карьере или заводе по производству заполнителей она может быстро стать причиной нестабильного движения, ослабления крепежа, повреждения поперечных балок, разрушения просеивающих поверхностей и незапланированной остановки в самый неподходящий момент. Для персонала послепродажного обслуживания реальная задача заключается не только в том, чтобы заварить трещину и снова запустить машину. Необходимо определить, почему треснула стенка, затронута ли окружающая конструкция и выдержит ли ремонт следующий рабочий цикл грохота.

Боковые стенки воспринимают переменные нагрузки каждую секунду работы машины. Они поддерживают вибрационный узел, соединяют конструкцию деки и передают колебания через весь корпус грохота. Поэтому небольшая трещина вокруг болтового отверстия, ребра жесткости или корпуса подшипника может указывать на гораздо более серьезную проблему усталости металла. Ранний осмотр и качественное выполнение ремонта защищают как производительность грохочения, так и безопасность оператора.

Где обычно начинаются трещины в боковых стенках вибрационного грохота

Большинство трещин не появляются случайно. Они, как правило, возникают в местах концентрации напряжений или там, где корпус грохота неоднократно выводится из соосности. К распространенным местам возникновения относятся:

• Монтажные отверстия вибратора и зоны посадки подшипников
• Соединения поперечных балок и косынки боковых стенок
• Зоны опор пружин или кронштейны подвески
• Углы разгрузочного конца, особенно на сильно нагруженных деках
• Старые сварные ремонты, просверленные отверстия, острые вырезы и кромки листа

Особенно важна волосяная трещина возле вибровозбудителя. Усилие, создаваемое вибратором, передается непосредственно через эту зону, поэтому даже короткая трещина может быстро удлиниться после возврата машины к полной амплитуде. Трещина на разгрузочном конце может указывать на неравномерный поток материала, ударное воздействие негабаритного материала или работу деки с ослабленными болтами.

Специалистам по техническому обслуживанию также следует помнить, что видимый конец трещины не всегда является ее истинным началом. Грязь, краска, ржавчина и накопившаяся мелочь могут скрывать более ранний участок излома. Фактическая поврежденная зона может простираться дальше по стенке или переходить на соседний конструктивный элемент.

Почему трескаются боковые стенки: смотрите шире, чем «усталость металла»

Усталость часто является конечным механизмом разрушения, но редко служит полным объяснением. Правильно спроектированная и правильно эксплуатируемая боковая стенка должна выдерживать многократные циклические нагрузки в течение длительного срока службы. Если растрескивание происходит преждевременно или повторяется, обычно требуется скорректировать одно или несколько условий эксплуатации.

1. Ослабленный крепеж и недостаточное усилие зажима

Ослабленные болты являются одной из наиболее распространенных причин повреждения конструкции вибрационного грохота. Когда поперечная балка, корпус вибратора или компонент деки теряет усилие зажима, соединение начинает микроскопически перемещаться во время работы. Такое движение вызывает фреттинг, увеличивает отверстия и концентрирует напряжение на кромке листа. К моменту обнаружения трещины болты могут уже быть растянуты, повреждены или не способны обеспечивать надежный предварительный натяг.

Не следует просто затягивать ослабленный болт и считать проблему решенной. Проверьте круглость отверстия, состояние стержня болта, сопрягаемые поверхности, шайбы и процедуру затяжки, использованную при предыдущем обслуживании. Замена только одного вышедшего из строя крепежного элемента в уставшем соединении может не устранить основную проблему.

2. Неправильные параметры вибрации или несбалансированное возбуждение

Чрезмерный ход, неправильная частота вращения, несоответствующие противовесы или несбалансированная схема с двумя вибраторами могут создавать усилия, значительно превышающие предусмотренные расчетом. Эти проблемы могут проявляться как ненормальное движение грохота, неравномерное перемещение материала, необычный шум или частое ослабление компонентов.

В системах с двумя валами или двумя двигателями важна синхронизация. Если система возбуждения неправильно синфазирована, корпус грохота может скручиваться вместо движения по предусмотренной линейной, круговой или эллиптической траектории. В результате боковые стенки вынуждены воспринимать нагрузки, на которые они не рассчитаны.

3. Ударная подача и неравномерное распределение материала

Грохот может быть конструктивно исправен, но все же повреждаться, если система подачи направляет материал на одну сторону деки. Падение крупных камней непосредственно в зону загрузки создает повторяющиеся ударные нагрузки, а неравномерный слой материала заставляет одну боковую стенку работать интенсивнее другой. Это часто происходит при изношенной футеровке желобов, неправильно отрегулированных распределительных коробах или несоосности вышестоящих конвейеров.

Проверяйте траекторию подачи, а не только сам грохот. Простая регулировка желоба, отражательной перегородки или загрузочного короба может снизить локальную нагрузку и предотвратить повторное растрескивание недавно отремонтированной стенки.

4. Изношенные пружины, поврежденные опорные конструкции или плохая виброизоляция

Пружины и резиновые опоры удерживают вибрацию внутри грохота, не позволяя ей передаваться на опорную раму. Сломанная пружина, неравномерная высота пружин, заклинившая резиновая опора или деформированная опорная рама могут изменить рабочий угол грохота и вызвать крутильные напряжения. В состоянии покоя машина может выглядеть лишь слегка наклоненной, однако при полной рабочей нагрузке она способна сильно деформироваться.

Измерьте свободную высоту пружин, проверьте повреждения витков или расслоение резины и сравните все точки опоры. Также следует проверить фундамент, салазки и стальную опорную конструкцию на наличие трещин, коррозии и ослабленных анкерных болтов.

5. Неправильные предыдущие ремонты

Поспешный сварной ремонт может превратить одну трещину в постоянно повторяющуюся точку отказа. Сварка непосредственно по трещине без остановки ее концов, удаления поврежденного материала или восстановления правильной геометрии часто оставляет в листе высокие остаточные напряжения. Тепловложение также может повлиять на близлежащие болтовые отверстия или зоны крепления подшипников, если процесс не контролируется.

Случайное сверление отверстий на конце трещины, установка толстых накладок без инженерной оценки или сварка при установленном вибраторе — все это рискованные упрощения. Они могут локально изменить жесткость и перенести усталостную трещину в новое место.

Практическая последовательность осмотра перед принятием решения о ремонте

Перед осмотром остановите, изолируйте и заблокируйте машину. Грохот должен быть полностью остановлен; никогда не оценивайте предполагаемую трещину, поднося руки или инструменты к вибрирующей конструкции.

1. Очистите предполагаемую поврежденную зону. Удалите пыль, смазку, коррозию и непрочное покрытие с обеих сторон стенки, где имеется доступ. Проволочная щетка или подходящий метод подготовки поверхности помогут выявить истинную траекторию трещины.
2. Проведите визуальный осмотр при хорошем освещении. Обращайте внимание на линии в краске, ржавые подтеки, отполированные участки вокруг крепежа, удлиненные отверстия и деформации вокруг поперечных балок и креплений вибратора.
3. При необходимости используйте методы обнаружения трещин. Капиллярный контроль полезен для выявления поверхностных трещин. Магнитопорошковый контроль может быть эффективен для подходящих ферромагнитных стальных компонентов. Для критически важных конструктивных зон привлекайте квалифицированный персонал по контролю.
4. Проверьте соседние элементы. Осмотрите противоположную боковую стенку, поперечные балки, опоры деки, пружины, кронштейны вибровозбудителя и опорную раму. Трещина с одной стороны часто имеет связанную причину в другом месте.
5. Зафиксируйте размеры и эксплуатационные данные. Отметьте концы трещины, измерьте ее длину и расположение, сфотографируйте участок и зафиксируйте скорость грохота, ход, условия подачи и историю недавнего обслуживания.

Полезная привычка при полевом осмотре — сравнивать поврежденную сторону с противоположной. Различия в износе болтовых отверстий, истирании краски, сжатии пружин или выравнивании балок могут выявить проблему, которую легко упустить при осмотре только треснувшего участка.

Решения по ремонту: когда сварка оправданна, а когда нет

Метод ремонта должен зависеть от расположения трещины, толщины стенки, конструктивной функции и состояния окружающей зоны. Небольшая трещина в некритической зоне может быть устранена в соответствии с утвержденной процедурой сварки. Трещина вблизи зоны крепления вибратора, опоры подшипника или нескольких пересекающихся конструктивных элементов требует более осторожного подхода. В таких случаях инженерная оценка или замена боковой стенки может быть безопаснее, чем сварка на месте.

Для утвержденного сварного ремонта обычные принципы просты: остановить трещину с обоих концов в соответствии с процедурой ремонта, удалить треснувший и уставший материал для создания надлежащей разделки, подготовить чистые поверхности, использовать совместимые расходные материалы и контролировать тепловложение. Отремонтированную зону следует осмотреть после сварки и перед окраской. Если требуется усиление, его форма и расположение должны исключать создание резких переходов жесткости.

Никогда не выполняйте сварку на вибрационном грохоте, пока подшипники, компоненты вибровозбудителя, пружины или чувствительное электрооборудование остаются под воздействием сварочного тока или чрезмерного нагрева. Демонтируйте или изолируйте затронутые компоненты в соответствии с руководством производителя машины по обслуживанию. После ремонта проверьте выравнивание рамы, установите крепеж с соблюдением требуемой последовательности затяжки и проведите контролируемое испытание без нагрузки перед возвратом в производство.

Просеивающая поверхность может влиять на конструктивную нагрузку

Повреждения боковых стенок не вызваны только просеивающей поверхностью, однако выбор просеивающей поверхности влияет на нагрузки, передаваемые через деку. Чрезмерно тяжелые панели, неправильно установленные модули, ослабленные системы крепления или забитые отверстия могут увеличить вибрационные напряжения и ухудшить перемещение материала. При замене изношенной просеивающей поверхности убедитесь, что размер панелей, схема опор, способ крепления и открытая площадь соответствуют конструкции грохота.

Для применения на предприятиях по производству заполнителей, где требуется долговечная модульная просеивающая поверхность, можно рассмотреть тяжелую полиуретановую панель FEIFAN OEM для дробленого камня, гравия и заводов по производству заполнителей — полиуретановую сетку для вибрационного грохота как часть правильно подобранной системы грохочения. Ключевой момент — правильная установка: панели должны ровно располагаться на опорных рельсах, фиксирующие компоненты должны быть надежно закреплены, и ни одна секция не должна качаться или перемещаться под рабочей вибрацией.

Что контролировать после возврата машины в эксплуатацию

Первые часы после ремонта боковой стенки имеют решающее значение. По возможности сначала запустите машину без материала, затем постепенно подавайте питание. Прислушивайтесь к ударным шумам, следите за ненормальным перемещением грохота и повторно проверяйте момент затяжки крепежа после предписанного периода работы. Повторно осмотрите отремонтированный участок после первых производственных смен, а не ждите следующей плановой остановки.

Долгосрочное предотвращение обеспечивается обычной дисциплиной технического обслуживания: поддерживайте сбалансированное возбуждение, обеспечивайте подачу по центру, при необходимости заменяйте поврежденные пружины комплектами с одинаковыми характеристиками, проверяйте предварительный натяг болтов и фиксируйте места трещин до того, как они станут серьезными отказами. Для предприятий, перерабатывающих абразивный дробленый камень или большие объемы заполнителей, регулярные проверки просеивающей поверхности, опорных рельсов деки и конструктивных соединений так же важны, как проверка подшипников и двигателей.

Трещина в боковой стенке — это предупреждение от машины. Рассмотрение ее как расследования первопричины, а не просто сварочных работ, помогает ремонтным бригадам восстановить безопасную эксплуатацию, защитить эффективность грохочения и избежать гораздо более дорогостоящих последствий серьезного разрушения конструкции.
