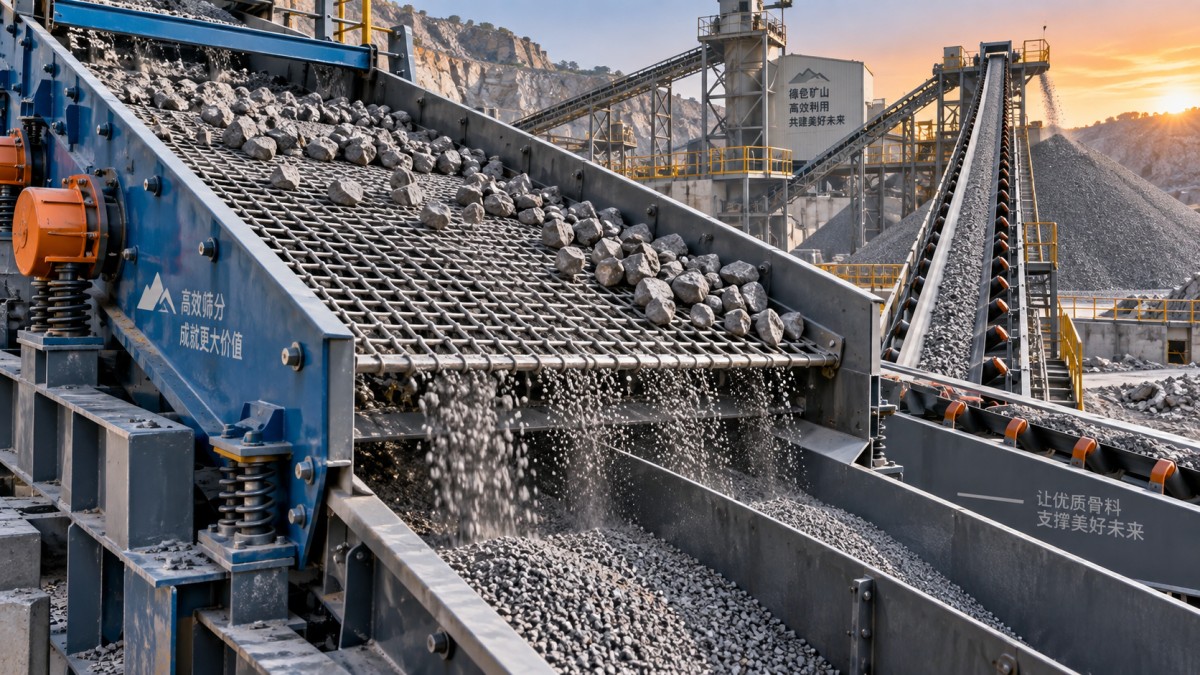

Как размер ячеек и открытая площадь горной просеивающей сетки влияют на эффективность разделения

Поисковый запрос и приоритеты оценки

Пользователям, ищущим информацию по этой теме, обычно требуется практическая основа для выбора просеивающих поверхностей, а не базовое определение размера ячеек или открытой площади.

Они хотят понять, почему грохот пропускает мелкие частицы, преждевременно забивается, обеспечивает неточное разделение или ограничивает производительность установки в периоды пиковой нагрузки.

Технических специалистов особенно интересуют измеримые показатели: точность классификации, тоннаж, срок службы, частота технического обслуживания, стоимость замены и совместимость с существующими вибрационными грохотами.

Наиболее полезные рекомендации рассматривают размер ячеек и открытую площадь в совокупности, а затем связывают эти характеристики со свойствами питания, влажностью, движением машины, положением деки и требованиями к продукту.

Поэтому в этой статье акцент сделан на логике выбора, эксплуатационных компромиссах и критериях проверки. Общие описания компаний и типовые заявления менее важны, чем решения по грохочению, основанные на фактических данных.

Начинайте с цели разделения, а не с материала сетки

Первый вопрос заключается не в том, что лучше — полиуретан или сталь. Важно определить, частицы какого размера должны пройти, какие должны остаться и с какой точностью.

Размер ячейки — это свободное отверстие, через которое могут проходить частицы. В горнодобывающем производстве и сортировке заполнителей он определяет номинальный размер разделения или целевую точку отсечки.

Однако частица, равная размеру ячейки, не всегда проходит сразу. На вероятность прохождения влияют форма, ориентация, влажность, глубина слоя материала и условия вибрации.

По этой причине ячейка 10 мм не гарантирует, что каждая частица размером 10 мм попадет в поток подрешетного продукта за один проход грохочения.

Перед выбором спецификации сетки для горнодобывающего грохота технические специалисты должны определить допустимые уровни уноса и загрязнения. Допуск на продукт определяет, насколько консервативным должен быть выбор размера ячейки.

Как размер ячейки управляет точностью разделения

Меньшие ячейки обычно улучшают контроль крупности, поскольку эффективнее задерживают частицы надрешетного размера. Однако они также создают большее сопротивление потоку материала по деке.

При уменьшении размера ячейки частицы пограничной крупности требуют больше времени и возможностей для правильной ориентации перед прохождением через отверстие.

Это повышает важность длины грохота, амплитуды вибрации, частоты, наклона деки и распределения питания. Выбор сетки нельзя отделять от условий эксплуатации машины.

Удлиненные, плоские, пластинчатые или игольчатые частицы усложняют разделение по размеру ячейки. Такие частицы могут проходить торцом вперед или перекрывать отверстия, несмотря на соответствие их номинальному размеру.

Когда критически важна гранулометрия кубовидного заполнителя, специалисты должны проверять результаты с помощью репрезентативного ситового анализа, а не предполагать, что размер ячейки панели сам по себе определяет конечную гранулометрию.

Почему открытая площадь определяет доступную производительность грохочения

Открытая площадь — это процент площади панели грохота, доступный для прохождения материала. Она существенно влияет на объем подрешетного материала, который может пройти за единицу времени.

Панель с большей открытой площадью обычно обеспечивает более высокую потенциальную производительность при условии, что отверстия остаются чистыми, а рама грохота сохраняет достаточную конструкционную прочность.

Две панели могут иметь одинаковый размер ячеек, но разную производительность, поскольку диаметр проволоки, ширина ребер, геометрия опор и конструкция панели изменяют полезную площадь отверстий.

Например, тонкая тканая проволочная сетка может обеспечивать большую открытую площадь, чем формованная полиуретановая панель с тем же номинальным размером ячейки.

Это преимущество по производительности может исчезнуть при работе с влажным или абразивным материалом, если более тонкая проволока быстро изнашивается, часто забивается или не выдерживает ударного воздействия питания.

Оценивайте размер ячеек и открытую площадь как единое решение

Выбор становится более надежным, когда размер ячеек определяет точность разделения, а открытая площадь — доступную пропускную способность, необходимую для достижения требуемой производительности.

Малый размер ячеек при низкой открытой площади может привести к чрезмерной глубине слоя материала. В этом случае мелкие частицы остаются зажатыми под крупным материалом и выходят вместе с надрешетным продуктом.

Конструкция с высокой открытой площадью может улучшить прохождение материала, но при сильных ударах и крупном питании может снизить жесткость панели, объем износостойкого материала или стабильность размеров отверстий.

Правильный баланс зависит от стадии грохочения. Деки предварительного грохочения имеют приоритетом защиту и производительность, тогда как деки окончательной классификации обычно ориентированы на контроль гранулометрии и доступную площадь поверхности.

Запрашивайте у поставщиков как номинальный размер ячеек, так и сертифицированные данные по открытой площади. Сравнение панелей только по размеру ячеек может скрыть существенные различия в фактической эффективности грохочения.

Подбирайте просеивающую поверхность в соответствии с условиями питания

Сухой, чистый камень с четко выраженной гранулометрией обычно позволяет использовать высокопроизводительные проволочные сетки. Влажная мелочь, загрязнение глиной и липкое питание часто требуют более высокой способности к предотвращению забивания.

Полиуретановые сетки для грохотов обладают высокой стойкостью к истиранию и точными формованными ячейками. Их более толстая конструкция может уменьшать открытую площадь, поэтому правильный подбор особенно важен для дек, чувствительных к производительности.

Стальные сетки могут обеспечивать большую открытую площадь и хорошую жесткость, особенно в сложных условиях крупного грохочения. Их износостойкость зависит от марки проволоки, ее диаметра и абразивности питания.

Самоочищающиеся конструкции из проволоки могут повысить эффективность, когда влажный материал пограничной крупности вызывает забивание. Их подвижность помогает высвобождать застрявшие частицы, хотя точность классификации может различаться в зависимости от конструкции.

Перед сравнением материалов сетки или профилей панелей оцените влажность питания, процент глины, максимальный размер частиц, ударную нагрузку, насыпную плотность и ожидаемый почасовой тоннаж.

Проверьте, поддерживает ли грохот выбранную сетку

Даже правильно подобранная сетка для горнодобывающего грохота будет работать недостаточно эффективно, если настройки вибрации, схема подачи или условия опоры деки не соответствуют выбранной просеивающей поверхности.

Большая высота падения питания может повредить тонкие панели и деформировать отверстия. Устанавливайте ударные брусья, жертвенные глухие секции или более прочные просеивающие поверхности в местах удара питания о деку.

Недостаточное натяжение деки приводит к чрезмерному изгибу проволочной сетки, ускоряя усталостное разрушение и изменяя фактическое поведение ячеек. Системы натяжения требуют регулярной проверки и регулировки.

Неравномерное распределение материала перегружает одну сторону грохота, снижая эффективность разделения и вызывая неравномерный износ. Питательные короба должны распределять материал по всей полезной ширине деки.

Измеряйте фактическую рабочую амплитуду и частоту, а не полагайтесь только на паспортные настройки. Изношенные подшипники, ослабленные конструкции и неправильно установленные противовесы могут изменить результаты грохочения.

Используйте эксплуатационные данные для подтверждения спецификации

Выбор просеивающей поверхности следует подтверждать после монтажа с помощью производственных данных, ситовых проб, осмотров панелей и записей о простоях, вызванных забиванием или поломками.

Отбирайте пробы как из надрешетного, так и из подрешетного потоков. Количественно определяйте неправильно распределенный материал, чтобы установить, вызваны ли неудовлетворительные результаты выбором ячеек, ограничениями производительности или настройками машины.

Отслеживайте количество тонн, переработанных на одну панель, а не только календарный срок службы. Панель с более низкой стоимостью неэкономична, если она снижает производительность или увеличивает повторную переработку продукта.

Проверяйте увеличение размеров ячеек, обрыв проволоки, растрескивание панелей, заблокированные отверстия и износ опорных брусьев. Эти наблюдения показывают, вызвана ли неисправность истиранием, ударом или неправильной установкой.

Для комплексных установок по производству заполнителей также имеют значение настройки дробления на предшествующих этапах. Улучшенная форма частиц и контролируемый верхний размер могут снизить нагрузку на грохот и повысить стабильность последующей классификации.

Рассматривайте весь контур дробления и грохочения

Эффективность грохота часто связывают с сеткой, хотя фактическим ограничением может быть чрезмерная циркуляционная нагрузка, недостаточный контроль разгрузки дробилки или неподходящая гранулометрия питания.

Например, ударная дробилка, образующая избыток мелочи, может перегрузить мелкие деки, тогда как плохо отрегулированная вторичная дробилка может направлять на грохочение слишком много частиц пограничной крупности.

При модернизации установки оценивайте просеивающую поверхность наряду с изнашиваемыми деталями дробилки, регулированием подачи, точками перегрузки конвейеров и требуемым балансом между фракциями готового заполнителя.

Согласованная оценка оборудования может включать такое оборудование, какУдарная машина FEIFAN серии PF со стабильным ротором и износостойкими билодержателями для дробления горной руды и камня, для глобальных экспортных продаж , где производительность дробления влияет на качество питания грохота.

Комплексная оценка особенно ценна для EPC-проектов, поскольку производительность грохота, настройки дробилки, загрузка конвейеров и складирование готовой продукции должны работать как единая система.

Практический контрольный список выбора для технических специалистов

Начните с требуемой гранулометрии продукта и допустимого загрязнения. Определите целевой размер ячеек на основе результатов лабораторного ситового анализа и фактической коммерческой спецификации для каждой фракции продукта.

Рассчитайте требуемую производительность деки, используя пиковую почасовую подачу, а не только средний выпуск. Предусмотрите обоснованный эксплуатационный запас на колебания питания и сезонные изменения влажности.

Сравнивайте варианты панелей по форме ячеек, открытой площади, толщине, весу, способу крепления, износостойкому материалу, ожидаемому сроку службы и времени замены, а не только по цене покупки.

Запрашивайте у поставщиков допуски на размеры, расчеты открытой площади, рекомендуемые диапазоны применения и справочные данные по производительности в аналогичных условиях переработки минералов, заполнителей или песка.

Если питание сложное, запланируйте контролируемые полевые испытания. Перед стандартизацией конструкции контролируйте производительность, эффективность грохочения, скорость забивания, характер износа и гранулометрию продукта.

Заключение

Размер ячеек сетки для горнодобывающего грохота задает основную цель разделения, тогда как открытая площадь определяет, насколько велика возможность прохождения подрешетного материала через деку.

Ни один из этих параметров не следует оптимизировать независимо. Более мелкие ячейки могут улучшить классификацию, но снизить производительность, тогда как большая открытая площадь может увеличить пропускную способность, но повлиять на долговечность.

Наилучшая спецификация учитывает поведение питания, допуск на продукт, динамику грохота, положение деки и совокупную стоимость эксплуатации. Полевые данные должны подтверждать каждое важное решение по выбору.

Для технических специалистов практический вывод очевиден: задавайте размер ячеек в соответствии с требуемой точкой отсечки, проверяйте открытую площадь для обеспечения производительности и подтверждайте оба параметра в реальных условиях эксплуатации.
